Vous les rencontrez régulièrement sur les routes. Nous parlons ici des balises J11, J12 et k5D. Quelles sont leurs caractéristiques ? Comment les implanter ? Panostock vous dit tout sur ces équipements routiers essentiels.
Caractéristiques principales de ce type de balise
Les balises J11, J12 et K5D sont des dispositifs conçus pour être visibles et résilients face aux impacts, en cas de choc avec un véhicule. Conformes à la norme NF P98-583, ces balises sont des éléments incontournables du balisage routier en France.
- Flexibilité et robustesse : Fabriquées en polyéthylène basse densité (PEBD), une matière plastique légère et résistante, ces balises sont capables de reprendre leur forme après un choc grâce à leur conception à mémoire de forme.
- Visibilité accrue : Les deux bandes rétroréfléchissantes de haute intensité (classe 2) garantissent une visibilité de jour comme de nuit, jusqu’à une distance de 250 mètres. Cela permet aux automobilistes d’anticiper les changements de voie ou la présence d'obstacles.
La balise J11 est de couleur blanche, la balise J12 est verte, et la balise K5D est jaune, chacune étant adaptée à des situations et implantations spécifiques.
L’implantation des balises J11, J12 et K5D
Implantation de la balise J11

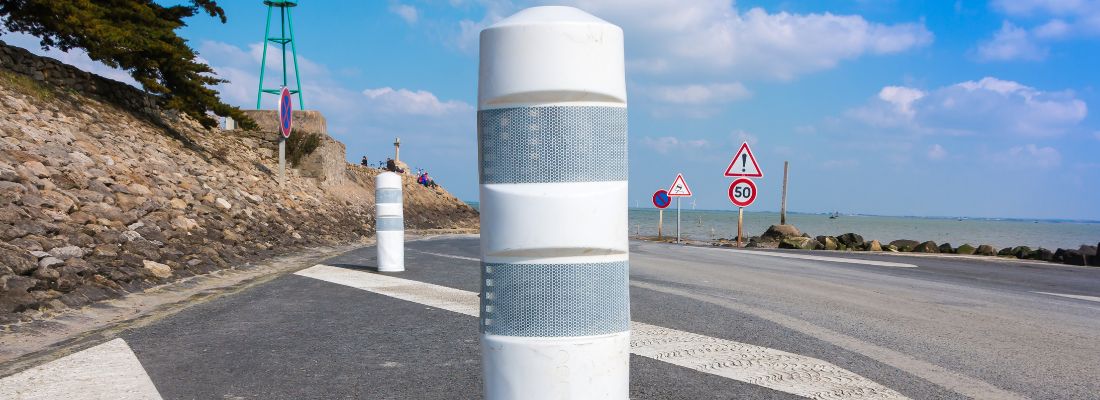

La balise routière J11 est un équipement de signalisation souple qui est installé en continu sur une zone déterminée avec un intervalle régulier. Elle permet de prévenir les conducteurs de la présence d'un obstacle sur la route, de les guider et de canaliser le trafic routier. En outre, elle joue un rôle dissuasif pour éviter les manœuvres dangereuses. La balise J11 est généralement utilisée de manière permanente, mais elle peut également être installée de façon temporaire, notamment lors de travaux ou d’aménagements routiers.
Trois contextes nécessitent d’implanter une balise autorelevable J11 :
- Signaler un îlot séparateur ou un obstacle sur la route.
- Renforcer la présence d’un marquage continu et empêcher toutes manœuvres dangereuses des véhicules.
- Annoncer une réduction du nombre de voies de circulation, en renforçant les flèches au sol indiquant aux automobilistes de se rabattre.
Implantation de la balise J12
La balise routière J12 est installée à la divergence des voies, à une distance de 50 centimètres au-delà de la ligne continue, sans déborder sur la voie de circulation. Principalement utilisée sur les routes à grande circulation ou les autoroutes, la balise J12 est souvent combinée aux balises de musoir J14a ou J14b pour renforcer le marquage au sol dans le cas de voies divergentes. Elle est particulièrement efficace pour délimiter deux voies qui se séparent dans des directions différentes, assurant ainsi une signalisation claire aux automobilistes.
Implantation de la balise K5D
La balise K5D est principalement utilisée dans les zones de travaux. Ce cylindre de couleur jaune, avec ses dimensions de 735 mm de hauteur pour 195 mm de largeur, est conçu pour délimiter des chantiers ou réduire temporairement le nombre de voies. Sa robustesse est assurée par sa partie inférieure renforcée, et sa conception en polyéthylène basse densité à mémoire de forme lui permet de se redresser automatiquement après un choc. Cette balise est particulièrement utile pour signaler les zones de danger temporaire et garantir la sécurité des usagers de la route. Grâce à ses colliers rétro-réfléchissants, elle est visible à 250 mètres, de jour comme de nuit.
La signalisation des voies divergentes
Afin de distinguer clairement deux voies qui ne vont pas dans la même direction, des balises J12 sont installées en complément des marquages au sol, tels que les chevrons ou zébras. Cependant, il est important que leur placement n'empiète pas sur la chaussée pour éviter tout risque de danger. Sur les autoroutes ou les routes rapides, les balises doivent être disposées en forme de V, pointe dirigée vers les véhicules, tout en respectant les limites du marquage au sol en zébras.
Comment fixer une balise
Pour installer une balise autorelevable J11, J12 ou K5D, il est nécessaire de fixer une douille M12 à hauteur de la chaussée. La pose de ces balises peut également se faire à l’aide d’une platine anti-arrachement, en positionnant la douille M12 au niveau de la platine.
Avant de procéder à l'installation, il est recommandé de nettoyer le trou avec un écouvillon métallique pour éliminer toute trace de poussière. Ensuite, il est conseillé d’injecter de la résine dans le trou à l’aide d’un pistolet, en prévoyant environ quinze scellements par cartouche. Une fois la résine sèche, la balise peut être fixée sur la douille M12 à l'aide d'une clé de serrage en T, garantissant ainsi une installation solide et durable. Ce système permet de poser les balises de manière stable et de les rendre facilement autorelevables après un choc.
Autres modèles de balises souples et leurs usages
Il existe une variété d'autres balises souples qui sont adaptées à des situations spécifiques, notamment sur des voies privées ou dans les zones de chantier. Ces balises sont conçues pour offrir une visibilité maximale tout en résistant aux impacts grâce à leur structure flexible. Par exemple, les balises de parking haute visibilité, disponibles en rouge ou bleu, sont fréquemment utilisées pour délimiter des zones de stationnement. D'autres modèles sont montés sur une base en caoutchouc, ce qui permet d'amortir les chocs et d'assurer une durabilité accrue dans des environnements où les impacts sont fréquents.
Pour les travaux temporaires, des balises spécifiques comme la balise K5D, de couleur jaune, sont recommandées. Ce type de balise permet de signaler efficacement les zones de danger et de travaux temporaires, garantissant ainsi la sécurité des usagers de la route. Enfin, les balises de jalonnement flexibles sont aussi couramment utilisées pour guider et canaliser les flux de circulation, en particulier dans les zones de chantier ou les espaces privés.
